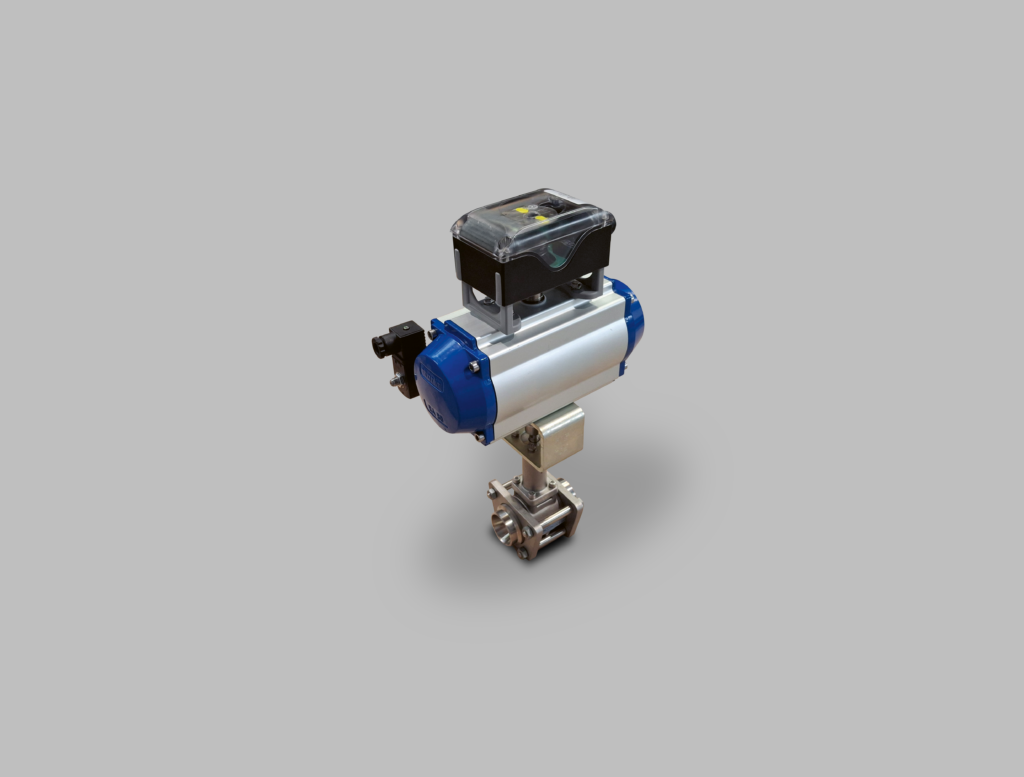

Kugelventile KVplus

Kugelventile, die speziell für Druckstufen bis PN 100 vorgesehen sind.

AWP Kugelventile sind für den Einsatz in Kältemittelkreisläufen von Industrie-Kälteanlagen vorgesehen. Den Absperrkörper bildet eine durchbohrte Kugel, die die Rohrleitung durch gegenüber der Durchflussrichtung horizontale Drehung öffnet und schließt. Die 90°-Drehung wird über die Schaltwelle entweder mit einem handbetätigten Hebel, Handgetriebe oder durch einen elektrischen oder pneumatischen Antrieb vorgenommen. Bei KVplus handelt es sich um eine Kugelventilbaureihe, die speziell für Druckstufen bis PN 100 vorgesehen ist. Der Durchmesser der Bohrung in der Kugel ist kleiner als der Innendurchmesser der Rohrleitung.

Technische Merkmale

  • Erhältlich in Edelstahl
  • Gehäusewerkstoff: Auswahl nach DIN EN 12284, AD-2000 Reihe W
  • Betriebsmedien: Kältemittel nach EN 378 Teil 1, z. B. NH3, R22, R134a und Gemische mit Kältemaschinenöl; neutrale, gasförmige und flüssige Medien; Kühlsole auf Glycol-Basis
  • Bi-direktional; schließt dicht in beide Flussrichtungen
  • Bei einer Entgasung in „Geschlossen“-Stellung erfolgt eine automatische Druckentlastung über das Sitzsystem der Armatur
  • Betrieb mit handbetätigtem Hebel, Handgetriebe oder mittels elektrischem oder pneumatischem Antrieb

Kugelventile KVplus

Form

Durchgangsform

Material

Edelstahl

Nennweite

DN 25-200

Nenndruckstufe

PS 100

Temperaturbereich

-50 °C bis +200 °C (gemäß pt-Rating)

Anschlüsse

Schweiß- und Flanschenden gemäß DIN

Antrieb

handbetätigter Hebel, Handgetriebe elektrischer oder pneumatischer Stellantrieb
